Hướng dẫn sử dụng loa cột Electro-voice Evolve 70 chi tiết

Loa Electro-Voice Evolve 70 là một trong những dòng loa cột di động cao cấp được giới sự kiện, biểu diễn và giải trí chuyên nghiệp tin dùng. Với thiết kế hiện đại, gọn nhẹ nhưng vẫn đảm bảo công suất mạnh mẽ và chất âm trong trẻo, Evolve 70 mang đến sự tiện lợi tối đa trong lắp đặt và di chuyển. Tuy nhiên, để khai thác hết tiềm năng của thiết bị này, người dùng cần nắm vững cách thiết lập, kết nối và vận hành đúng chuẩn. Bài viết dưới đây sẽ hướng dẫn sử dụng loa cột Electro-Voice Evolve 70 chi tiết, giúp bạn tận hưởng trọn vẹn hiệu suất âm thanh đỉnh cao mà sản phẩm mang lại.

1. Lắp đặt loa cột Electro-Voice Evolve 70

Quy trình lắp đặt Evolve 70 khá đơn giản nhờ thiết kế dạng modular (lắp ghép), tuy nhiên bạn cần thực hiện đúng để đảm bảo an toàn và độ bền:

• Bước 1: Đặt loa subwoofer (thùng trầm) dưới sàn, chọn vị trí bề mặt phẳng, chắc chắn và cách tường ít nhất 30–50 cm để âm trầm thoát đều.

• Bước 2: Cắm cột loa (pole) vào khe cắm trên subwoofer. Cột này có chân cắm từ tính và chốt khóa, giúp cố định chắc chắn, hạn chế rung lắc.

• Bước 3: Lắp loa cột array (phần chứa nhiều driver tần số trung và cao) lên đầu cột. Khi cắm, bạn sẽ nghe tiếng “click” báo hiệu đã khớp đúng vị trí.

• Bước 4: Kiểm tra lại toàn bộ hệ thống, đảm bảo cột đứng vững và các khớp nối đã khớp chặt.
  Lưu ý:

• Không nên di chuyển loa khi đã lắp ráp hoàn chỉnh để tránh hư hỏng hoặc mất cân bằng.

• Nếu phải vận chuyển, hãy tháo rời thành từng phần.

• Nên dùng bao bảo vệ hoặc case chuyên dụng để đảm bảo an toàn khi di chuyển.

2. Kết nối nguồn điện và khởi động loa

• Kết nối dây nguồn AC vào cổng MAINS IN phía sau subwoofer.

• Vặn chốt xoay khóa (lock) để dây nguồn không bị rút ra khi có lực tác động.

• Bật công tắc POWER sang chế độ ON.

• Sau khoảng 3 giây, màn hình LCD sẽ sáng, hiển thị logo Electro-Voice và các thông tin hệ thống → loa đã sẵn sàng hoạt động.

Nên sử dụng nguồn điện ổn định (220V – 240V) và tránh cắm chung với các thiết bị tiêu thụ điện công suất lớn (máy hàn, bếp từ…) để hạn chế nhiễu hoặc sụt áp.

3. Cài đặt âm lượng và tín hiệu đầu vào

• Bước 1: Vặn MASTER VOLUME về mức 0 dB trước khi phát tín hiệu để tránh gây sốc loa.

• Bước 2: Chọn kênh đầu vào bằng nút Input Selection Soft Key trên bảng điều khiển.

• Bước 3: Điều chỉnh INPUT LEVEL cho đến khi vạch báo tín hiệu trên màn hình hiển thị ở mức xanh – vàng, không để chạm ngưỡng đỏ (PEAK).

• Bước 4: Sau khi cân chỉnh tín hiệu từng kênh, hãy chỉnh MASTER VOLUME để đạt âm lượng tổng mong muốn.

Mẹo sử dụng:

• Nếu đèn báo PEAK (PK) sáng liên tục → tín hiệu quá mạnh, cần giảm INPUT LEVEL.

• Nên giữ mức âm lượng ở khoảng -3 dB đến 0 dB để đảm bảo âm thanh sạch, không bị méo.

4. Ghép đôi Bluetooth và điều khiển qua ứng dụng

Loa Evolve 70 tích hợp Bluetooth 4.2 và có thể điều khiển từ xa qua ứng dụng EV QuickSmart Mobile:

• Bước 1: Bật Bluetooth trên điện thoại/máy tính bảng.

• Bước 2: Trên loa, nhấn giữ nút INPUT 7/8 cho đến khi hiển thị chế độ Pairing.

• Bước 3: Trên điện thoại, chọn thiết bị Evolve 70 + ID (hiển thị trên màn hình LCD).

• Bước 4: Tải ứng dụng EV QuickSmart Mobile (iOS/Android) → mở app, chọn loa cần điều khiển → nhấn Connect.

Bạn có thể kết nối tối đa 6 loa Evolve cùng lúc, tạo thành dàn âm thanh đồng bộ.

Ứng dụng cho phép:

• Điều chỉnh EQ, âm lượng từng kênh.

• Bật/tắt nguồn Phantom 48V.

• Thiết lập Delay, Cardioid Sub, Link…

5. Cấu hình hệ thống stereo Evolve 70-90

Để thiết lập hệ thống 2 loa Evolve 70 ở chế độ stereo (trái – phải):

• Bước 1: Chọn một loa làm Master (L), loa còn lại làm Satellite (R).

• Bước 2:

  • Trên loa Master:

    • Cắm thiết bị phát nhạc (mixer/DJ) vào INPUT 3/4.

    • Dùng cáp XLR kết nối từ MIX OUT sang loa Satellite.

  • Trên loa Satellite:

    • Nhận tín hiệu từ Master qua cổng INPUT 3/4 (MONO).

Cấu hình này giúp 2 loa tái tạo âm thanh stereo rõ ràng, thích hợp cho không gian lớn hoặc biểu diễn live.

6. Hướng dẫn sử dụng bộ khuếch đại DSP (Amplifier DSP)

Bộ khuếch đại tích hợp DSP của hệ thống loa EV Evolve được thiết kế với nhiều cổng kết nối và nút điều khiển, đảm bảo khả năng sử dụng linh hoạt trong nhiều tình huống âm thanh khác nhau.

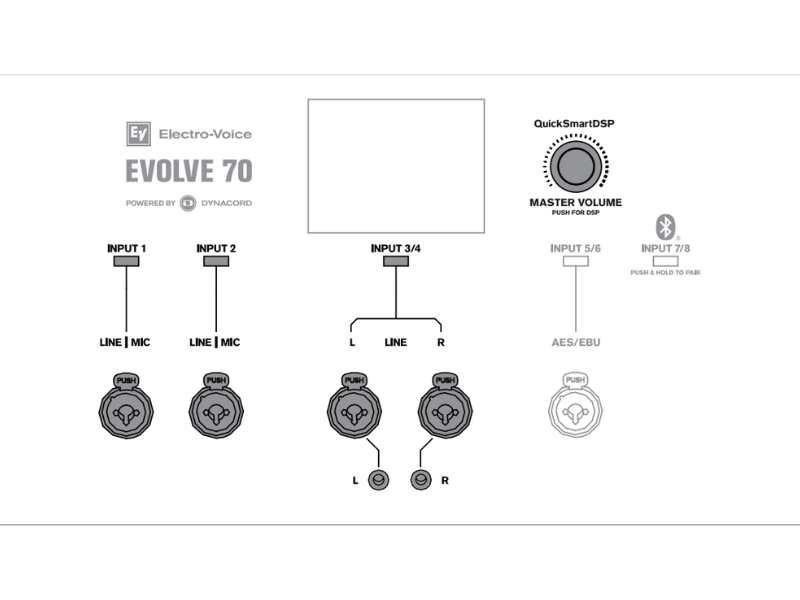

1. Các cổng kết nối đầu vào (INPUT connectors)

• INPUT 1 và INPUT 2: Cổng vào cân bằng (Balanced Input) dùng để kết nối với nhạc cụ hoặc micro. Có thể sử dụng cổng TRS hoặc XLR. Hai cổng này có thể bật/tắt nguồn phantom 48V riêng biệt.

• INPUT 3/4: Cổng stereo line cho nguồn tín hiệu âm thanh stereo từ bàn mixer, controller DJ… Kết nối bằng XLR, TRS hoặc RCA.

• INPUT 5/6 AES/EBU: Giao diện âm thanh kỹ thuật số chuyên nghiệp theo chuẩn AES/EBU, hỗ trợ AES3 hoặc S/PDIF (cần cáp chuyển đổi). Dải tần lấy mẫu từ 32 kHz đến 192 kHz.

• INPUT 7/8: Kết nối Bluetooth stereo, cho phép phát nhạc không dây.

⚠️ Lưu ý: Chỉ nên dùng cáp chuyên dụng có trở kháng 110 Ohm cho tín hiệu kỹ thuật số AES3 để đạt hiệu quả tốt nhất.

2. Các bộ phận điều khiển và hiển thị

• Màn hình LCD (2): Hiển thị thông tin DSP và theo dõi trạng thái.

• Nút xoay MASTER VOLUME (4): Điều chỉnh âm lượng tổng thể và điều hướng menu DSP. Ấn nút để vào menu DSP.

• Nút chọn kênh Input (5): Cho phép chọn kênh đầu vào và truy cập menu DSP tương ứng. Giữ phím vài giây để thoát và quay lại màn hình chính.

3. Các cổng đầu ra và mở rộng

• THRU (6): Xuất tín hiệu đã được buffer từ đầu vào AES/EBU.

• MIX OUT (5): Xuất tín hiệu tổng hợp từ tất cả các cổng INPUT 1 → INPUT 7/8 sau khi đã điều chỉnh. Có thể dùng như một kênh xuất độc lập hoặc mở rộng hệ thống loa.

• QuickSmart Link (7): Cho phép kết nối hai hệ thống EVOLVE bằng cáp CAT5. Đây không phải cổng LAN và không hỗ trợ kết nối mạng.

• SUB OUT (8): Dùng để kết nối thêm loa subwoofer chủ động/bị động. Tín hiệu SUB OUT có thể thiết lập là PRE (trước khi xử lý) hoặc POST (sau khi xử lý: EQ, Delay, Crossover…).

⚠️ Lưu ý: Chiều dài cáp CAT5 tối đa cho QuickSmart Link là 100m (328 ft).

8. Kinh nghiệm sử dụng loa cột Electro-Voice Evolve 70

• Luôn đặt loa ở nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với ánh nắng hoặc mưa.

• Nếu dùng ngoài trời, nên trang bị áo che chống nước cho loa.

• Không đặt đồ vật lên trên cột loa để tránh rung lắc và ảnh hưởng đến chất lượng âm thanh.

• Khi không sử dụng, hãy tắt nguồn, tháo dây kết nối và cất giữ trong túi bảo vệ.

• Nên cập nhật firmware mới nhất qua ứng dụng EV QuickSmart Mobile để tối ưu hiệu năng.
