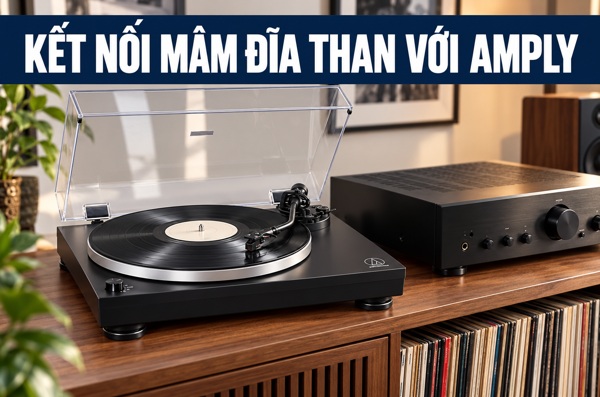

Thêm mâm đĩa than vào dàn nghe nhạc: sơ đồ kết nối và các lỗi thường gặp

Kết nối mâm đĩa than với amply cần xác định đúng mức tín hiệu PHONO hay LINE trước khi cắm dây. Hai hệ thống cùng dùng giắc RCA vẫn có thể cần cách thiết lập khác nhau. Bài viết đưa ra ba sơ đồ kết nối thường gặp, cách kiểm tra tầng phono và trình tự xử lý tiếng nhỏ, méo, ù nền hoặc mất một kênh khi bổ sung mâm đĩa than vào dàn nghe nhạc.

Hiểu PHONO, LINE và vai trò của phono preamp

Kim đĩa than chuyển chuyển động cơ học trong rãnh đĩa thành tín hiệu điện. Với các cartridge MM/MC thường gặp trong hệ hi-fi, tín hiệu này cần đi qua một tầng phono tương thích trước khi đưa vào đường line của ampli. Tầng phono thực hiện khuếch đại thích hợp và cân bằng theo đặc tính RIAA; nó không chỉ là bộ chuyển hình dạng giắc.

Phono preamp có thể nằm trong mâm, trong ampli tích hợp hoặc là thiết bị rời. Khi xem mặt sau, hãy tìm nhãn PHONO, công tắc PHONO/LINE và thông tin về loại cartridge. Một cổng AUX không thay thế chức năng PHONO chỉ vì cùng có hai giắc đỏ, trắng.

Nguyên tắc dễ nhớ là đường tín hiệu cần một tầng phono phù hợp trước khi vào line. Nếu mâm đã bật preamp và xuất LINE, hãy đi vào đầu vào line. Nếu mâm xuất PHONO, hãy đi vào tầng phono tương thích. Nối sai có thể khiến tiếng rất nhỏ, thiếu cân bằng hoặc quá lớn và méo.

Khi chọn amply nghe nhạc, sự hiện diện của cổng PHONO vẫn chưa đủ để bảo đảm phù hợp mọi kim. Cần kiểm tra đầu vào dành cho MM, MC hay có tùy chọn thiết lập. Nhiều kim MC đầu ra thấp đòi hỏi điều kiện khuếch đại và tải khác MM; hãy đối chiếu model kim với tài liệu của tầng phono.

Audio-Technica AT-LP5X là ví dụ mâm có lựa chọn PHONO/LINE và thiết lập MM/MC. Cấu hình kim đi kèm của model này cần được thiết lập theo hướng dẫn hãng. Những công tắc đó là khả năng của sản phẩm cụ thể, không phải tính năng mặc định của mọi mâm Audio-Technica hoặc mọi mâm có USB.

Ba sơ đồ kết nối mâm đĩa than với ampli

1. Dùng tầng phono bên trong ampli

Mâm xuất PHONO → PHONO IN tương thích trên ampli → loa. Nếu mâm có công tắc, đặt PHONO để không dùng tầng phono tích hợp trong mâm. Kết nối dây ground đến cọc GND được hướng dẫn khi hệ thống có yêu cầu này. Sau đó chọn PHONO trên ampli, bắt đầu với âm lượng nhỏ.

2. Dùng tầng phono bên trong mâm

Mâm đặt LINE → AUX/CD/LINE IN của ampli → loa. Đây là phương án thuận tiện khi ampli không có PHONO và mâm có preamp phù hợp. Không cắm đầu ra LINE vào PHONO IN. Việc khuếch đại và cân bằng lại một tín hiệu đã ở mức line có thể làm âm quá lớn, méo và sai cân bằng.

3. Dùng phono preamp rời

Mâm xuất PHONO → phono preamp rời → AUX/CD/LINE IN của ampli → loa. Chọn cấu hình MM/MC, gain và tải theo thông số kim cùng tài liệu thiết bị. Nếu mâm có preamp tắt được, đặt PHONO. Đầu ra line của preamp rời phải vào đầu vào line, không đi qua thêm tầng PHONO của ampli.

Trong một Dàn nghe nhạc có nhiều nguồn, nên ghi chú rõ đầu vào dành cho mâm. Điều này giúp các thành viên tránh chuyển nhầm chế độ hoặc rút dây sang một cổng trông giống nhau. Hãy kiểm tra cả hai đầu trước khi bật phát, không chỉ nhìn vị trí công tắc trên mâm.

Trình tự lắp đặt để tín hiệu sạch và thao tác an toàn

Trước khi đấu nối, giảm âm lượng, dừng mâm và thực hiện việc ngắt nguồn theo hướng dẫn thiết bị. Cắm chắc đầu RCA, giữ đúng kênh trái, phải. Thông thường đỏ là phải, trắng là trái, nhưng nên kiểm tra nhãn ở cả hai đầu. Không cắm dây tín hiệu vào cọc đầu ra loa.

Nếu mâm và tầng phono có cọc GND theo sơ đồ hãng, nối đúng dây ground được chỉ định. Đây là đường liên quan đến tín hiệu và khung máy trong hệ phono, không phải lý do để tự sửa dây điện hoặc bỏ tiếp địa bảo vệ. Khi vẫn còn ù, cần tìm nguyên nhân, không thử tháo các kết nối an toàn của nguồn điện.

Đặt mâm trên mặt phẳng vững, cân bằng và hạn chế rung. Không nên kê mâm cùng bề mặt dễ rung với loa nếu có thể tránh. Âm trầm từ loa truyền trở lại mâm có thể tạo hồi tiếp âm học, biểu hiện thành tiếng ù hoặc màng loa chuyển động bất thường khi tăng âm lượng.

Việc chọn loa nghe nhạc phù hợp vẫn cần đi cùng bố trí hợp lý. Loa tốt không thể bù một mâm đặt sát củ bass hoặc chân đỡ mất cân bằng. Bài chọn chân loa bookshelf giúp bạn cân nhắc thêm cách tách vị trí loa khỏi kệ máy.

Đối với mâm chỉnh tay, hoàn thiện lực tì, anti-skating và những điều chỉnh được hãng yêu cầu trước khi nghe. Không dùng một mức lực chung cho mọi kim. Kiểm tra tốc độ phù hợp với đĩa và tháo bảo vệ kim đúng cách. Với AT-LP5X, tài liệu hướng dẫn là cơ sở thiết lập; không sao chép tùy tiện thông số của một model gần giống.

Cổng USB trên mâm thường phục vụ một chức năng cụ thể như số hóa qua máy tính. Không mặc định cắm USB vào bất kỳ ampli có USB là nghe được. Cần kiểm tra vai trò của cổng và khả năng tương thích ở cả hai đầu trước khi chọn đường kết nối này.

Cách kiểm tra các lỗi thường gặp sau khi kết nối

Tiếng quá nhỏ, mỏng hoặc thiếu bass: kiểm tra mâm có đang xuất PHONO nhưng lại nối vào AUX/LINE hay không. Nếu đúng, sửa đường tín hiệu theo một trong ba sơ đồ trên. Đừng tăng âm lượng mạnh để bù vì khi đổi lại đầu vào, mức tiếng có thể trở nên quá lớn.

Tiếng quá lớn hoặc méo: hạ âm lượng ngay, kiểm tra tình huống mâm đặt LINE nhưng cắm vào PHONO IN. Sau đó kiểm tra thiết lập cartridge và tình trạng kim. Nếu vẫn méo, không tiếp tục nghe lớn để “chạy rà”; cần loại trừ vấn đề căn chỉnh hoặc hư hỏng.

Ù nền liên tục: kiểm tra ground theo hướng dẫn, đầu RCA lỏng và vị trí dây tín hiệu gần bộ nguồn. Đổi từng yếu tố để xác định nguyên nhân. Nếu ù chỉ tăng mạnh khi loa phát lớn và mâm ở gần loa, cần xem thêm khả năng hồi tiếp cơ học, không quy tất cả cho dây ground.

Mất một bên: kiểm tra kênh RCA, đầu cắm và lựa chọn balance. Nếu thử đổi chéo dây để khoanh vùng, hãy dừng phát, giảm âm lượng và ngắt nguồn theo hướng dẫn trước thao tác. Ghi lại lỗi đi theo dây hay vẫn ở cùng loa để kỹ thuật viên dễ chẩn đoán.

Sai cao độ hoặc tốc độ: kiểm tra mức vòng quay và thiết lập điều tốc nếu có. Một đĩa phát sai tốc độ không thể được sửa bằng EQ. Nếu kim trượt hoặc nhảy rãnh, kiểm tra tình trạng đĩa, độ cân bằng và thiết lập cơ học, tránh tự tăng lực tì vượt khuyến nghị.

Bạn có thể tham khảo thêm bài xử lý nhiễu nền cho dàn nghe nhạc. Khi gặp lỗi kéo dài, nên cung cấp model mâm, kim và ampli cùng ảnh cổng nối, thay vì mua preamp mới khi chưa xác định lỗi nằm ở đâu.

Thêm mâm đĩa than sẽ dễ kiểm soát hơn khi bạn xác định đúng PHONO/LINE và chọn một tầng phono tương thích. Châu Audio có thể hỗ trợ đối chiếu cấu hình hiện có và sơ đồ đấu nối, để việc bổ sung nguồn analog phù hợp cả bộ dàn lẫn cách sử dụng của bạn.
