Hướng dẫn sử dụng mixer Yamaha MG124CX cho người mới sử dụng

Hướng dẫn sử dụng Mặt trước mixer

Mixer Yamaha MG124CX là dòng mixer cao cấp, hiện đại, rất tiện dụng của thương hiệu âm thanh Yamaha nổi tiếng. Bảo Châu Audio với bài viết này mong muốn cung cấp tới cho quý khách hàng hướng dẫn chi tiết để sử dụng mixer Yamaha MG124CX.

Mixer Yamaha MG124CX

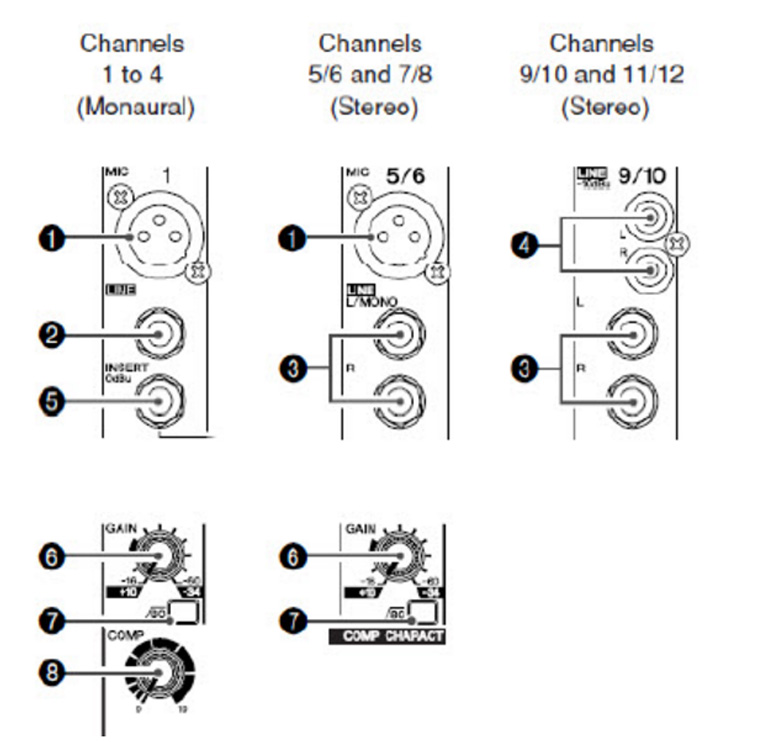

Hướng dẫn cắm jack và kết nối với các thiết bị khác (mẫu)



Chú thích cho ký hiệu trên hình vẽ:



1 - MIC Input Jacks - cắm micro (Các kênh 1 tới 4, 5/6, 7/8) :

Dùng để cắm micro, dùng Jack canon. Cách hàn Jack theo quy tắc sau:

Pin 1 = Shield or ground

Pin 2 = Positive (+ or hot)

Pin 3 = Negative (- or cold)



2 - LINE Input Jacks - Ngõ cắm nhạc cụ (Các kênh 1 tới 4):

Ngõ cắm này dùng Jack 6 ly Mono/ Stereo



3 - LINE Input Jacks (Các kênh 5/6 tới 11/12):

Ngõ này bạn cắm Jack mono



4 - LINE Input Jacks (Các kênh 9/10, 11/12):

Ngõ này cắm Jack bông sen



5 - INSERT Jacks (Các kênh 1 tới 4):

Ngõ này dùng để cắm chèn các thiết bị sử lý như bộ chống hú, bộ nén tín hiệu



6 - GAIN Control (Điều khiển Gain):

Núm điều chỉnh tín hiệu vào của các kênh, nhớ là không nên dùng Gain xem như là Volume mà xem Gain là nút cân chỉnh tín hiệu trước khi chơi



7 - Switch (High Pass Filter):

Nút nhấn cắt bỏ các tần số bass, trầm dưới 70 Hz, thường là các loại nhạc cụ thì ta mới nhấn chọn nút này xuống



8 - COMP Control:

Nút này dùng để điều chỉnh bộ nén tín hiệu, giúp âm thanh nghe mượt hơn.

9 - PEAK Indicator:

Đèn báo tín hiệu quá tải, nếu kênh nào đèn Peak báo đỏ thì tín hiệu đang lớn cần giảm xuống



10 - Equalizer (HIGH, MID and LOW):

Đây là các núm chỉnh EQ cho từng kênh, với mỗi kênh có 3 band EQ là: High (cao), Mid (trung) và Low (thấp)

11 - AUX (AUX1) Control:

Nút chỉnh độ lớn tín hiệu của các ngõ ra Aux của mixer, trên mỗi kênh đều có 2 Aux.



12 - AUX PRE Switch:

Nút nhấn chọn ngõ ra Aux là Pre hay Post. Có nghĩa tín hiệu ra Aux là trước hay sau fader.



13 - EFFECT (AUX2) Controls:

Nút chỉnh Effects của mỗi kênh trên mixer, nếu kênh nào muốn có Eff cho kênh tín hiệu hay micro thì vặn nút này lên kết hợp với bộ Eff có trên mixer. Nhớ là cho fader Eff lên đồng thời nhấn chọn nút On của fader nhé.



14 - PAN Control (1 tới 4), PAN/BAL Control (5/6 and 7/8), BAL Control (9/10 and 11/12)

Nút chỉnh tín hiệu qua trái phải của từng kênh.



15 - ON Switch:

Nhấn nút này xuống nếu như qúy vị muốn tín hiệu ra Aux, L/R, hay headphone.



16 - PFL (Pre-Fader Listen) Switch:

Nút nhấn chọn khi kênh nào bạn muốn kiểm tra tín hiệu, dùng nút này kết hợp với núm chỉnh Gain.

Cách cân chỉnh tín hiệu vào: nhấn nút PFL xuống, Fader Master và Fader của từng kênh kéo xuống sau đó vặn nút Gain lớn lên từ từ cho đến khi đèn báo từ xanh qua chớm vàng là được.



17 - 1-2 Switch:

Nhấn chọn nút này xuống khi bạn muốn tín hiệu của kênh đó được gởi ra ngõ Group và đồng thời cũng ra ngõ L/R.



18 - ST Switch:

Nhấn nút này xuống để tín hiệu của kênh ra ngõ L/R.



19 - Channel Fader:

Đây là Fader của từng kênh, khi bạn chỉnh tín hiệu ra loa thì lúc này bạn cần kết hợp cả 3 phần: Nút Gain, fader từng kênh và fader chính L/R



Tham khảo một số dòng loa karaoke nổi tiếng tại Bảo Châu Audio: Loa BMB, Loa JBL, hay loa Bose Mỹ xịn,...

Một số dòng amply cao cấp dành cho karaoke như: Amply Jarguar Suhyoung Hàn Quốc, Amply California cao cấp hay Amply Boston Mỹ chính hãng,...



Phần điều chỉnh ngõ Master

1 - 2TR IN Jacks: Ngõ vào tín hiệu

Ngõ này bạn dùng jack bông sen. Thường là kết nối với CD



2 - REC OUT (L, R) Jacks:

Ngõ này bạn kết nối với các thiết bị thu âm như đầu thu băng từ, máy thu CD và ngõ này dùng Jack bông sen



3 - RETURN L (MONO), R Jacks:

Khi bạn dùng Eff ngoài (echo), lúc này bạn kết nối thiết bị ngoài đó bằng ngõ Eff send (aux 2) và lấy tín hiệu lại bằng ngõ Return



4 - SEND Jacks:

Ngõ này dùng để đưa tín hiệu ra Eff ngoài. Với mixer này bạn kết nối với thiết bị Eff ngoài dùng ngõ Aux 2



5 - STEREO OUT (L, R) Jacks:

Ngõ ra loa, ngõ này bạn dùng kết nối với hệ thống âm thanh chính. Có thể dùng Jack 6 ly hay canon



6 - GROUP OUT (1, 2) Jacks:

Khi bạn có một hệ thống âm thanh khác ngòai dàn chính, lúc này tín hiệu bạn muốn lấy âm thanh trên mixer ra cho một nơi nào đó bạn hãy nối ngõ này nhé.



7 - MONITOR OUT Jacks:

Dùng ngõ này để kết nối với loa Control hay loa monitor kiểm tra tín hiệu.



8 - PHONES Jack:

Ngõ kết nối với headphone (tai nghe)



9 - PHANTOM +48 V Switch:

Nguồn Phantom 48 V cung cấp cho micro loại Condenser.



10 - RETURN

Núm chỉnh tín hiệu của các ngõ Return.



11 - Master SEND:

Núm chỉnh tổng ngõ ra Aux của các núm Aux từng kênh. Lưu ý cho dù bạn vặn volume Aux của kênh đó mà quên vặn núm Aux Master lên thì lúc này tín hiệu ra ngõ Aux không hề có.



12 - POWER Indicator:

Đèn led hiển thị nguồn được cung cấp.



13 - Level Meter:

Dãy đàn led hiển thị báo mức tín hiệu, thường là đèn sáng xanh là tốt nhất.

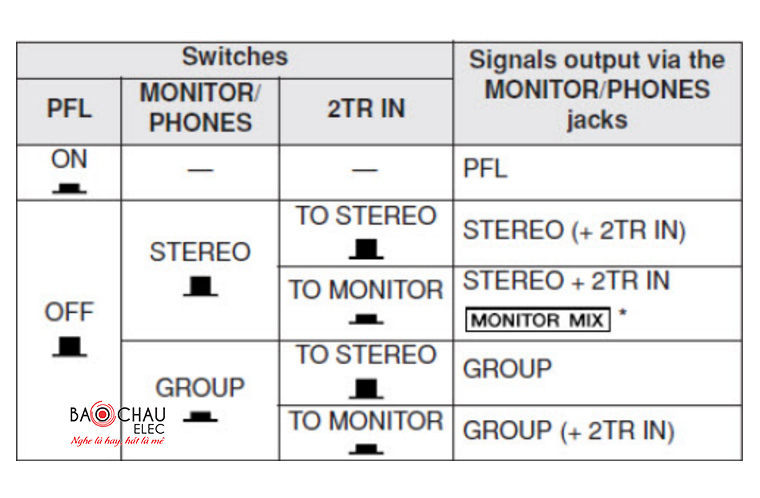

14 - MONITOR/PHONES:

Nút nhấn chọn lựa nguồn tín hiệu ra, nhấn xuống sẽ chọn nguồn tín hiệu ra ở ngõ Monitor. Và lúc này mức tín hiệu ra ở ngõ Monitor điều chỉnh bởi núm vặn Phone.



15 - 2TR IN:

Nút nhấn nút này xuống lúc này bạn chọn nguồn tín hiệu vào từ ngõ bông sen ra ngõ ra Monitor

Nếu chưa nhấn xuống thì tín hiệu vào ở ngõ bông sen ra ngõ Stereo L/R

16 - GROUP 1-2 Fader:

Fader chỉnh lớn nhỏ tín hiệu của ngõ ra Group. Nếu tín hiệu bạn lấy ở ngõ này thì lúc này việc điều chỉnh tín hiệu ra ở ngõ này bạn dùng fader chỉnh Group



17 - ST Switch

Nếu bạn nhấn chọn nút này xuống thì tín hiệu ra ở ngõ Group sẽ được gởi đến ngõ ra L/R Stereo.



18 - STEREO OUT Master Fader:

Điều chỉnh mức tín hiệu ra ở ngõ L/R Stereo.

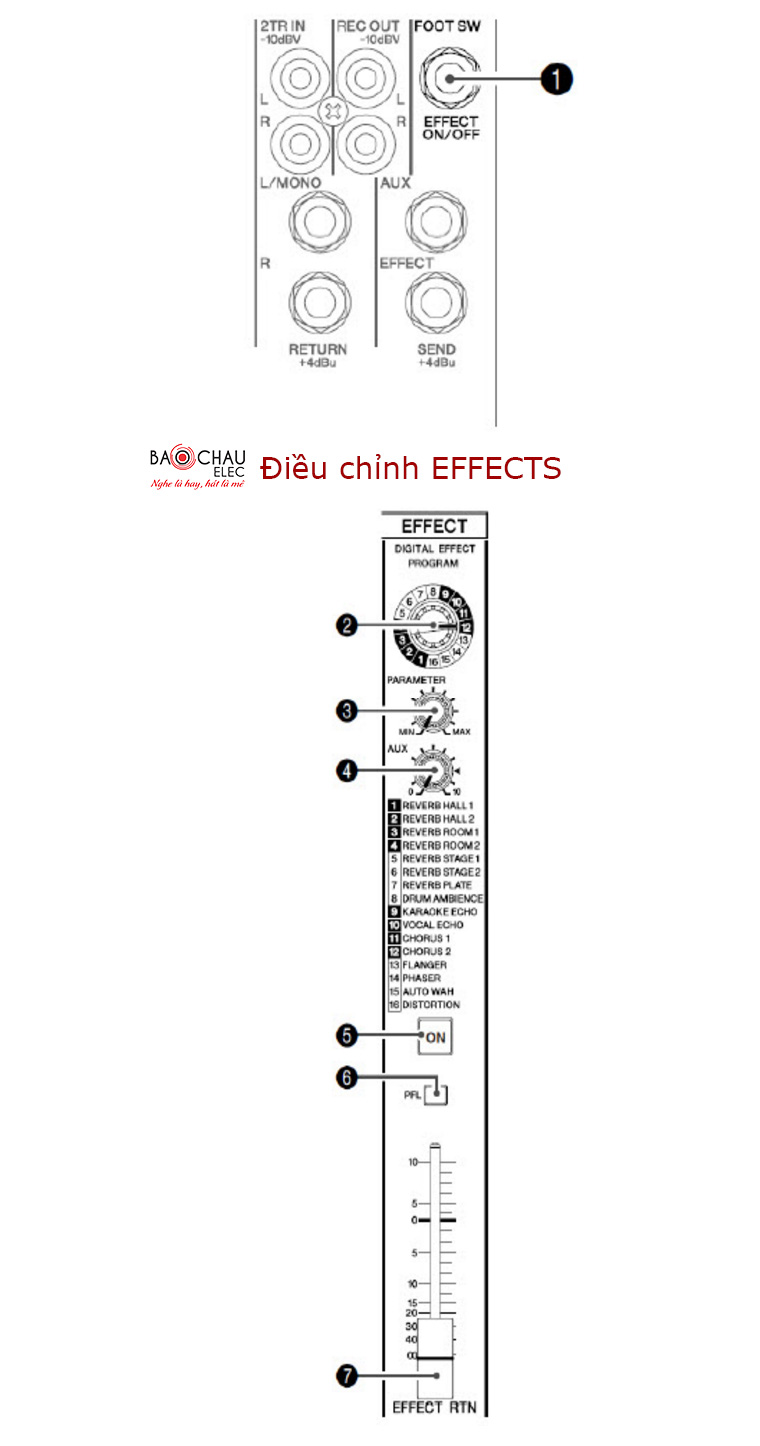

Phần điều chỉnh Effects

1 - FOOT SWITCH Jack:

Ngõ cắm Pedal switch



2 - PROGRAM Dial:

Gồm 16 chương trình Eff, Núm này dùng để điều chỉnh chọn chương trình. Bao Gồm Echo, Delay, Reverb...



4 - AUX Control:

Núm điều chỉnh mức Eff cho đến ngõ Monitor.



5 - ON Switch:

Nhấn nút này xuống nếu bạn muốn mở Eff cho mixer của mình, kết hợp với fader Eff nhé.



6 - PFL Switch:

Nhấn nút PFL để kiểm tra tín hiệu Eff.



7 - EFFECT RTN Fader:

Fader chỉnh mức tín hiệu Eff, nếu bạn muốn có Eff nên đẩy fader này lên và nhấn chọn nút On Eff lên nhé.

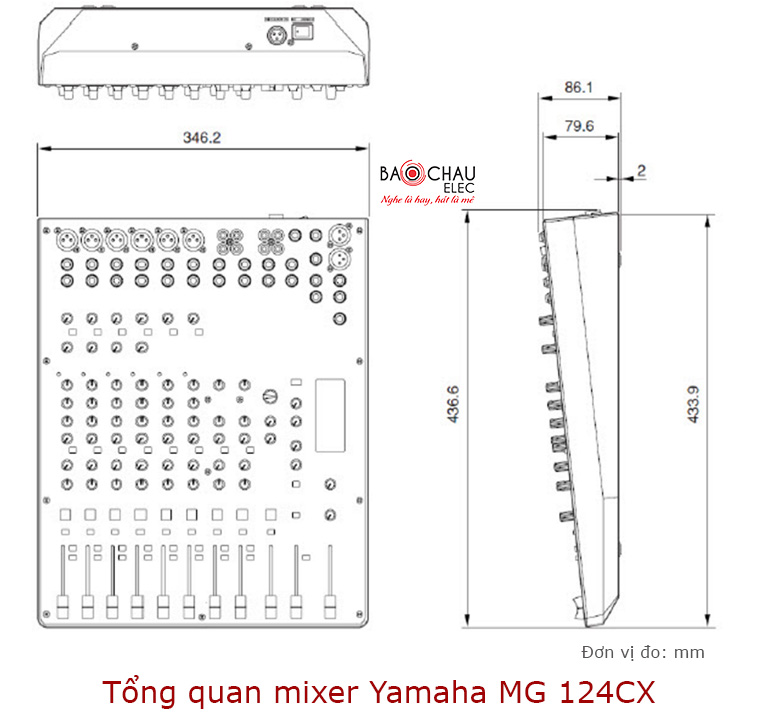

Tổng quan thiết bị:

Trên đây là một số những chú ý để sử dụng mixer Yamaha MG124CX tốt nhất, tiện dụng nhất. Nếu có vấn đề gì cần tham khảo, quý khách có thể liên hệ với bộ phận kỹ thuật của Bảo Châu Audio để được tư vấn tận tình, chính xác nhất.
